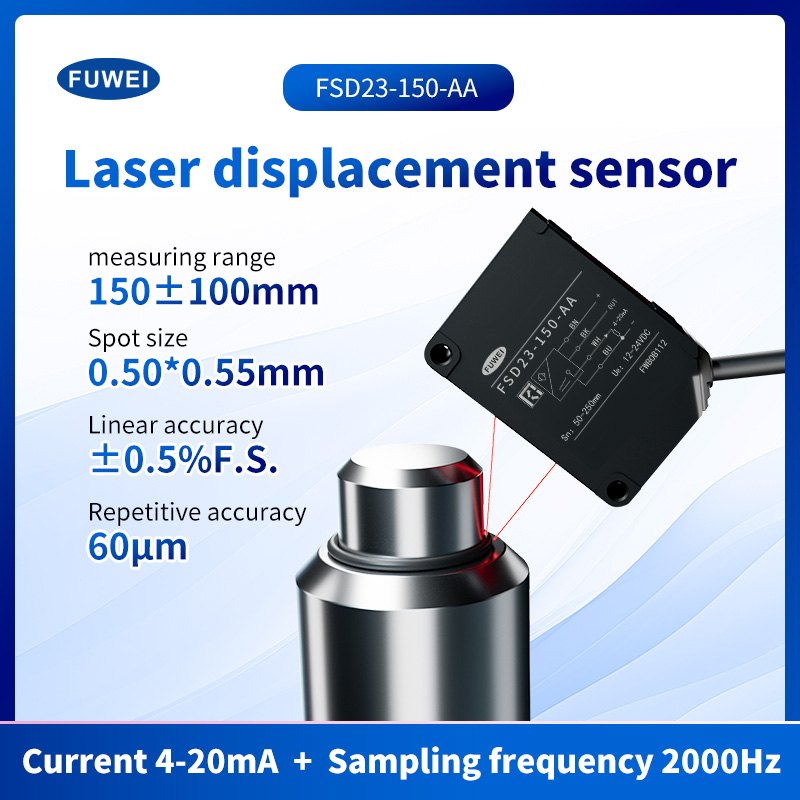

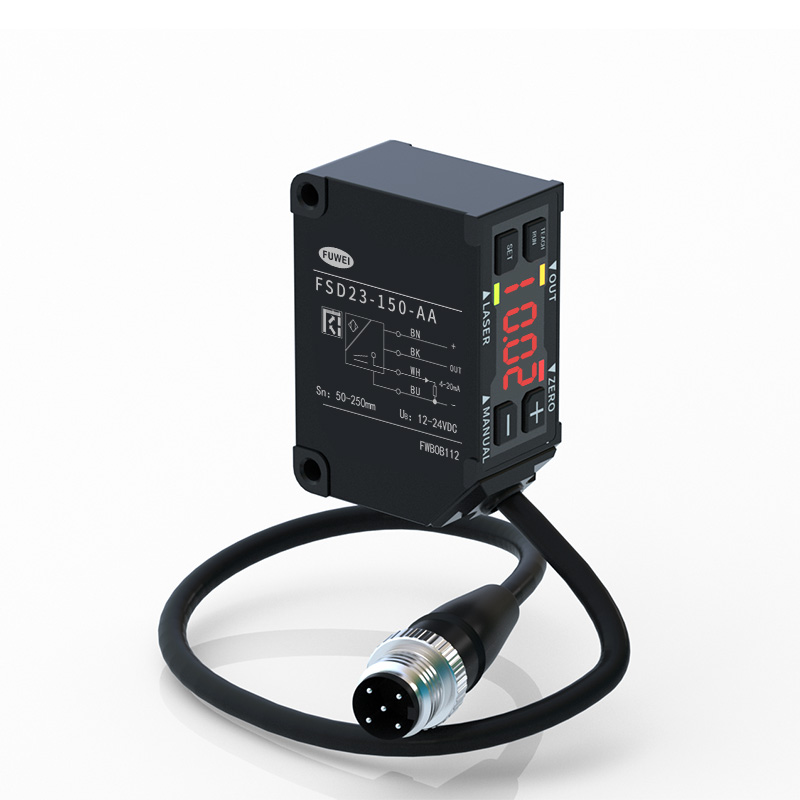

Analoger 4-20-mA-Laser-Wegsensor FSD23-150-AA

Model:FSD23-150-AA
Analoger 4-20-mA-Laser-Wegsensor mit Strom. Teilenummer: FSD23-150-AA Messmittenabstand: 150 mm Messbereich: ±100 mm Linearität: ±0,5 % v.E. Wiederholgenauigkeit: 60 μm Steuerausgang: NPN/PNP max. 100 mA/DC30 V ((Restspannung max. 1,8 V) Versorgungsspannung: 24 VDC, Abtastzeitraum: 500 μs, Mittelung: 64, Messentfernung: Mitte des Messbereichs, Prüfobjekt: Weiße Keramik Analoger Spannungsausgang: Ausgang 0–10 V, Ausgangsimpedanz 100 Ω. Analoger Stromausgang: Ausgang 4–20 mA, zulässiger Lastwiderstand unter 300 Ω Schutzart: IP67 Betriebstemperatur/Luftfeuchtigkeit: -10–50 °C / 35–85 % relative Luftfeuchtigkeit ohne Ausfransen oder Kondensation
Anfrage absendenPDF Herunterladen
Produktbeschreibung

Produkteigenschaften des analogen 4-20-mA-Laser-Wegsensors:

Teilenummer: FSD23-150-AA

Messmittenabstand: 150 mm

Messbereich: ±100 mm

Linearität: ±0,5 % v.E.

Wiederholgenauigkeit: 60 μm

Steuerausgang: NPN/PNP max. 100 mA/DC30 V ((Restspannung max. 1,8 V)

Versorgungsspannung: 24 VDC, Abtastzeitraum: 500 μs, Mittelung: 64, Messentfernung: Mitte des Messbereichs, Prüfobjekt: Weiße Keramik

Analoger Spannungsausgang: Ausgang 0–10 V, Ausgangsimpedanz 100 Ω. Analoger Stromausgang: Ausgang 4–20 mA, zulässiger Lastwiderstand unter 300 Ω

Schutzart: IP67

Betriebstemperatur/Luftfeuchtigkeit: -10–50 °C / 35–85 % relative Luftfeuchtigkeit ohne Ausfransen oder Kondensation















Spezifikationen:

Teilenummer

Analoger Strom

4-20mA

 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Analoge Spannung

0-10V

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV
RS-485-Kommunikation
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 /
Kabeltyp-485-Kommunikation
 /
 /
 /
 FSD23-150-RS485
Mitte des Messbereichs
 15mm
 35mm
 100mm
 150mm
Messbereich
 ±5mm
 ±15mm
 ±50mm
 ±100mm
Lichtquelle
 Medium. Wellenlänge
 Rote Laserdiode (Wellenlänge 650 nm)
Max. Ausgangsleistung
 390 μW
 1ww
Laserklasse
 IEM/HIS
 Klasse1
 Klasse2
FDA
 KLASSE I
 KLASSE II
Spotgröße*1
 0,5*0,7mm
 0,45 * 0,80 mm
 0,6*0,7mm
 0,5*0,55mm
Linearität
 ±0,1 % v.E.
 ±0,1 % v.E.
 ±0,1 % v.E.
 ±0,5 % v.E.
Wiederholbarkeit*2
 1mm
 6μm
 20mm
 60mm
Probenahmezeitraum
 500MS / 1000MS / 2000MS / 4000MS / AUTO
Temperaturdrift (typischer Wert)
 ±0,02 % F.S./⁰C
 ±0,02 % F.S./⁰C
 ±0,05 % F.S./⁰C
 ±0,08 % F.S./⁰C

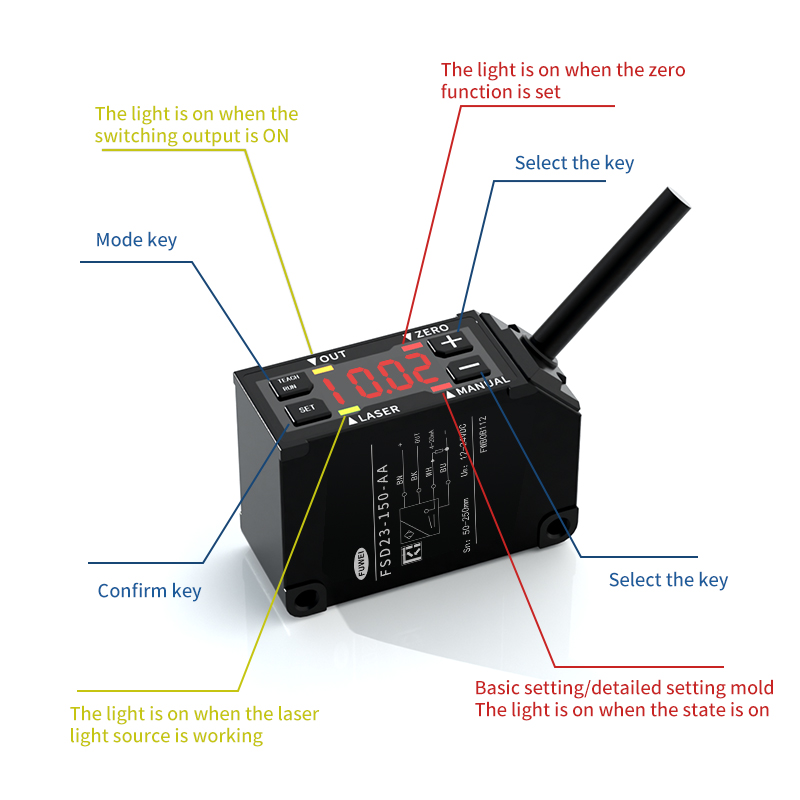

Indikator

Laseranzeige: Grün / Null-Reset-Anzeige: Rot

Ausgangsanzeige: Orange / Modusanzeige: Rot
MF-Eingang (Mehrfachfunktion).
 Laser AUS, Teachen, Sample & Hold, One Shot, Null-Reset
Steuerausgang
 NPN/PNP max. 100 mA/DC30 V ((Restspannung max. 1,8 V)
Aktueller Verbrauch
 70mA max.
Analoger Strom
 Ausgang 4–20 mA, zulässiger Lastwiderstand unter 300 Ω
Analoge Spannung
 Ausgang 0-10 V, Ausgangsimpedanz 100 Ω
Schutzschaltung
 Verpolungsschutz, Überstromschutz
Schutzkategorie
 IP67 inklusive Anschlussteil
Betriebstemperatur/Luftfeuchtigkeit.
 -10 bis 50 °C / 35 bis 85 % relative Luftfeuchtigkeit ohne Ausfransen oder Kondensation
Lagertemperatur/Luftfeuchtigkeit.
 -20 ~ 60⁰C / 35 ~85 %/rF
Umgebungsbeleuchtungsstärke
 Sonnenlicht: 20.000 lx max. / Glühlampe: 3.000 lx max.
Vibrationsfestigkeit
 10 ~ 55 Hz, doppelte Amplitude 1,5 mm, X,Y,Z für 2 Stunden
Schockfestigkeit
 500 mm/s2 (ca. 50 G) X, Y, Z jeweils 3 Mal
Material
 Aluminium
Gewicht
 Ca. 60g
Die Spezifikationen basieren auf der Bedingung, sofern nicht anders angegeben: Umgebungstemperatur: 23⁰C,
Versorgungsspannung: 24 VDC, Abtastzeitraum: 500 μs, Mittelwertbildung: 64, Messentfernung: Messbereichsmitte, Prüfobjekt: Weiße Keramik
*1 Definiert mit einer Mittelstärke von 1/e2 (13,5 %) in der Mitte. Möglicherweise liegt ein Lecklicht vor, das von der angegebenen Punktgröße abweicht. Der Sensor kann
beeinträchtigt werden, wenn sich ein stark reflektierendes Objekt in der Nähe des Erfassungsbereichs befindet.
*2 512 Mittelungszeit

Kleine Statur und starke Funktionalität

Eine Vielzahl zentraler Funktionsvorteile für Ihren Einsatz
