Analoger 4-20-mA-Laser-Wegsensor. Noch keine Bewertungen

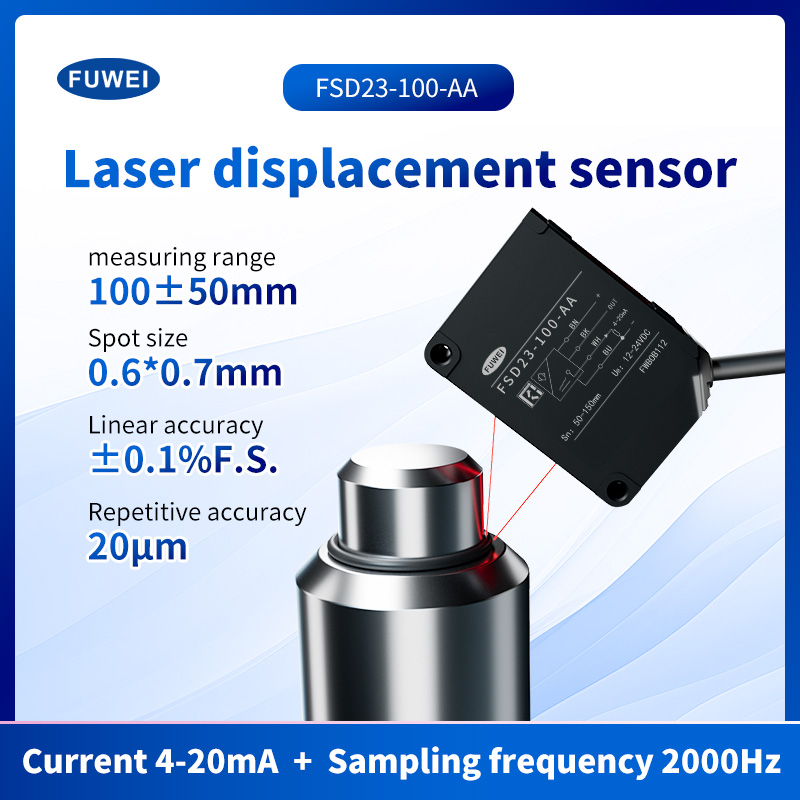

Model:FSD23-100-AA

Hochpräziser CMos-Sensor mit einzigartigen Algorithmen. Ultrahohe lineare Genauigkeit für berührungslose, verschleißfreie Messungen.

Hochpräziser Laser-Distanzsensor mit digitaler Anzeige

Produkteigenschaften:

Teilenummer: FSD23-100-AA

Messmittenabstand: 100 mm

Messbereich: ±50 mm

Linearität: ±0,1 % F.S.

Wiederholgenauigkeit: 20 μm

 Stromausgang: Ausgang 4–20 mA, zulässiger Lastwiderstand unter 300 Ω

Schutzart: IP67

Betriebstemperatur/Luftfeuchtigkeit: -10–50 °C / 35–85 % relative Luftfeuchtigkeit ohne Ausfransen oder Kondensation



Präzise Messmöglichkeiten

Hochpräziser CMoS-Sensor mit einzigartigen Algorithmen. Ultrahohe lineare Genauigkeit für berührungslose, verschleißfreie Messungen.




Paneleinführung:



20 um hohe Auflösung

Die einfache Handhabung der hochpräzisen Messung mit einer Auflösung von bis zu 6,0 µm und die digitale LED-Anzeige machen es für den Einsatz an verschiedenen Produktionsstandorten auf der ganzen Welt einsetzbar




Digitaler Bildschirm

Es ist einfach, die Größe der Verschiebung zu überprüfen und gleichzeitig einzustellen.



IP67-Schutzkonstruktion

Mit IP67-Schutz kann es auch in Umgebungen mit viel Feuchtigkeit und Staub eingesetzt werden. In das Montageloch ist eine Metallauskleidung eingebaut, die mit einem Drehmoment von 0,8 Nm fest umlaufend befestigt werden kann.



Einfach zu installieren

Die Funktionen des Controllers sind alle in den Sensor integriert, sodass kein separater Controller installiert werden muss, was Platz spart.



NPN/PNP-Polarität wird unterstützt

Durch Umschalten der Taste kann die NPN/PNP-Polarität auf ein Produkt angewendet werden, wodurch die Anzahl der Registrierungen für Service und Wartung reduziert wird.

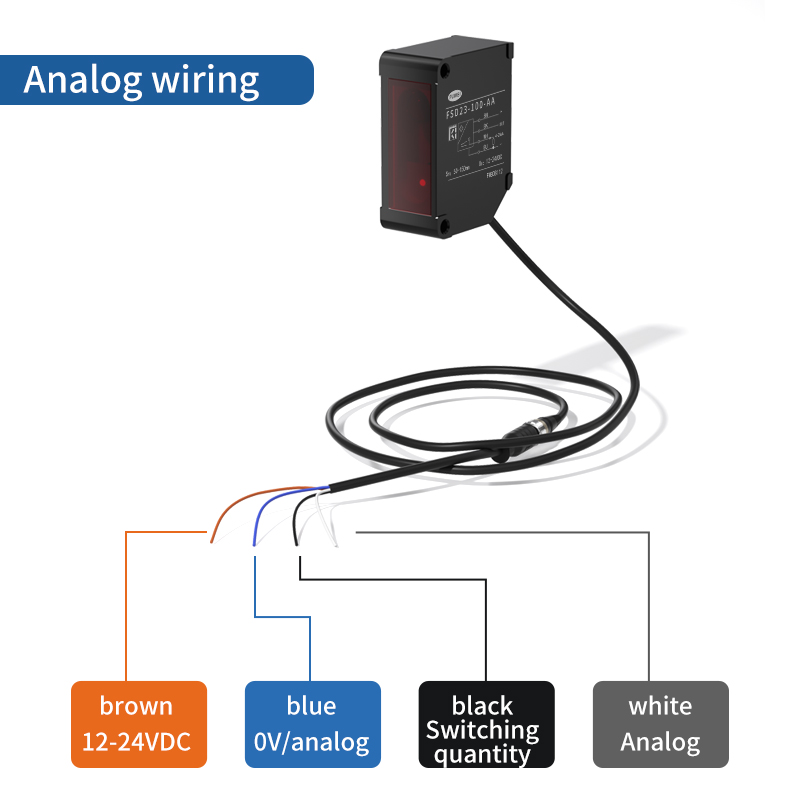

Analoge Verkabelung:

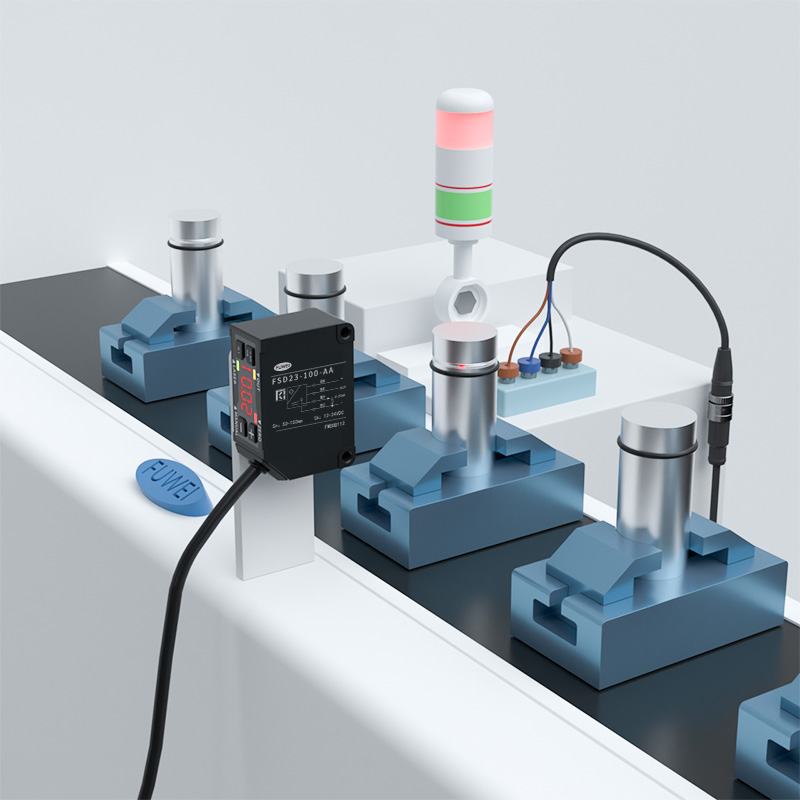

Anwendungsschaufenster:

Greiferabstandsmessung

Erkennung der Positionierung der Dosiernadel

Überwachung der Bretthöhe

Automatische Brennerhöhenregelung

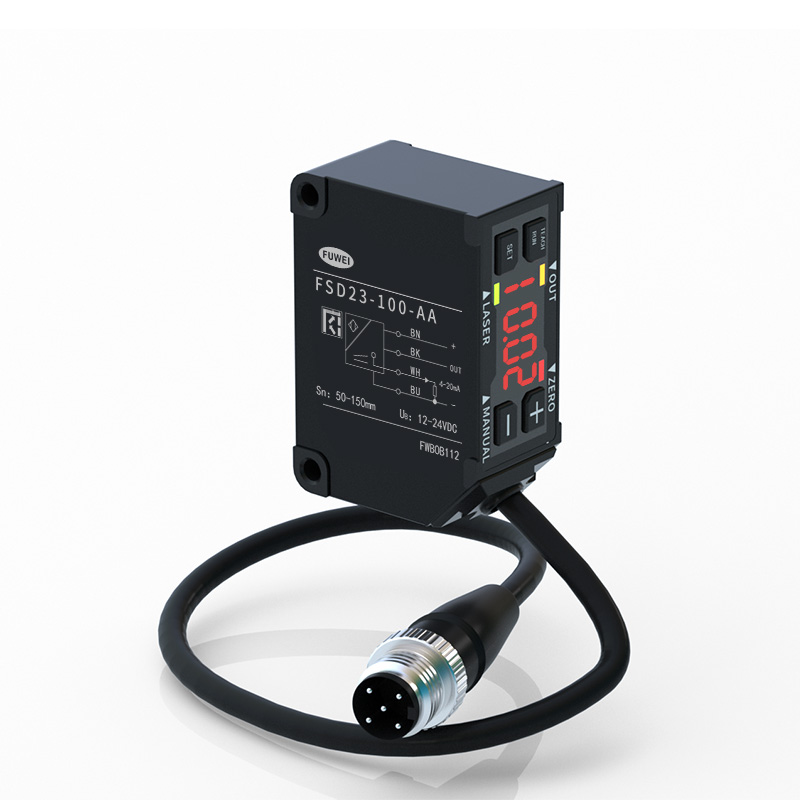

Warenpräsentation:

Produktabmessungen:

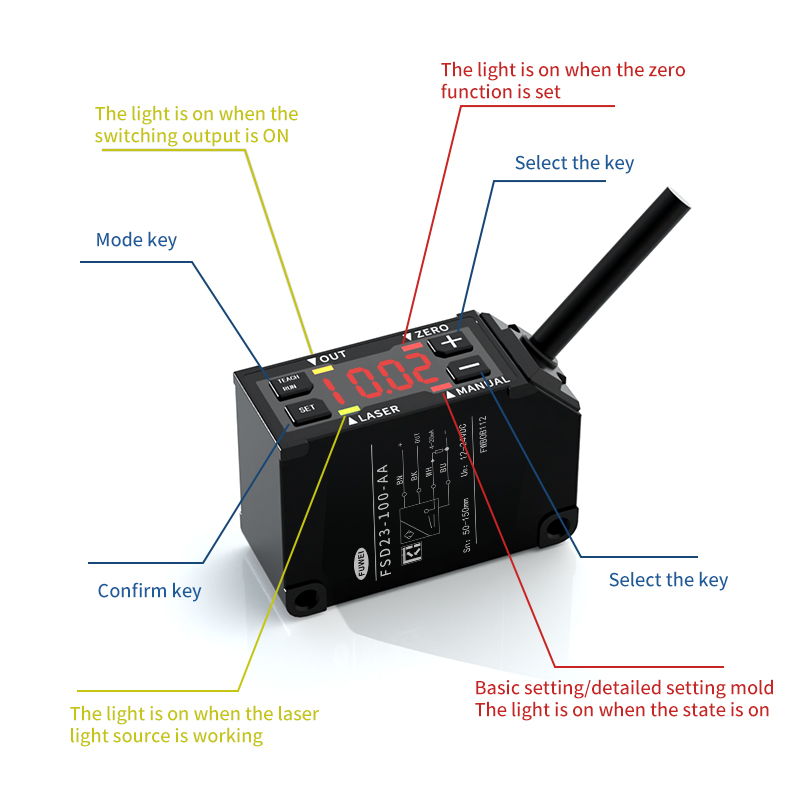

Modi und Grundfunktionen:

So wechseln Sie zwischen den Modi

Drücken Sie einmal die Taste „ZERO/RUN“, um zum Erkennungsmodus zurückzukehren. Wenn sich die Anzeige „MANUAL“ im Grundeinstellungsmodus oder Detaileinstellungsmodus befindet, leuchtet die Anzeigeleuchte.


So legen Sie den Parameterwert fest

Tasten „+“ und „Eins“: Legen Sie die Auswahl der Elemente fest. Anpassung des eingestellten Werts. Taste „ZERO/RUN“: Einmal drücken, um zum Erkennungsmodus zurückzukehren.








Spezifikationen:

Artikelnummer

Analoger Strom

4-20mA

FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA

Analoge Spannung

0-10V

FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
RS-485-Kommunikation
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Kabeltyp-485-Kommunikation
/
/
/
FSD23-150-RS485

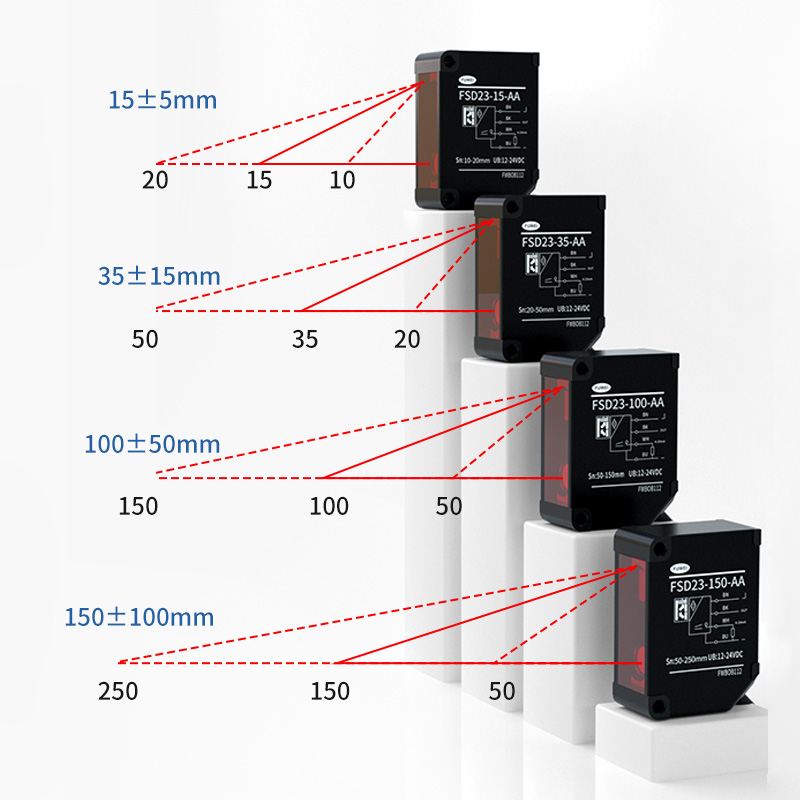

Mitte des Messbereichs
15mm
35mm
100mm
150mm
Messbereich
±5mm
±15mm
±50mm
±100mm
Lichtquelle
Mittel. Wellenlänge
Rote Laserdiode (Wellenlänge 650 nm)
Max. Ausgangsleistung
390 μW
1mW
Laserklasse
IEC/JIS
Klasse 1
Klasse 2
FDA
KLASSE I
KLASSE II
Spotgröße*1
0,5*0,7mm
0,45 * 0,80 mm
0,6*0,7mm
0,5*0,55mm
Linearität
±0,1 % v.E.
±0,1 % v.E.
±0,1 % v.E.
±0,5 % v.E.
Wiederholbarkeit*2
1μm
6μm
20μm
60μm
Testphase
500μs / 1000μs / 2000μs / 4000μs / AUTO
Temperaturdrift (typischer Wert)
±0,02 % F.S./⁰C
±0,02 % F.S./⁰C
±0,05 % F.S./⁰C
±0,08 % F.S./⁰C
Indikator

Laseranzeige: Grün / Null-Reset-Anzeige: Rot

Ausgangsanzeige: Orange / Modusanzeige: Rot

MF-Eingang (Mehrfachfunktion).
Laser AUS, Teachen, Sample & Hold, One Shot, Null-Reset
Steuerausgang
NPN/PNP max. 100 mA/DC30 V ((Restspannung max. 1,8 V)
Derzeitiger Verbrauch
70mA max.
Analoger Strom
Ausgang 4–20 mA, zulässiger Lastwiderstand unter 300 Ω
Analoge Spannung
Ausgang 0-10 V, Ausgangsimpedanz 100 Ω
Schutzschaltung
Verpolungsschutz, Überstromschutz
Schutzkategorie
IP67 inklusive Anschlussteil
Betriebstemperatur/Luftfeuchtigkeit.
-10 bis 50 °C / 35 bis 85 % relative Luftfeuchtigkeit ohne Ausfransen oder Kondensation
Lagertemperatur/Luftfeuchtigkeit.
-20 ~ 60⁰C / 35 ~85 %/rF
Umgebungsbeleuchtungsstärke
Sonnenlicht: 20.000 lx max. / Glühlampe: 3.000 lx max.
Vibrationsfestigkeit
10 ~ 55 Hz, doppelte Amplitude 1,5 mm, X,Y,Z für 2 Stunden
Schockfestigkeit
500 mm/s2 (ca. 50 G) X, Y, Z jeweils 3 Mal
Material
Aluminium
Gewicht
Ca. 60g
Die Spezifikationen basieren auf der Bedingung, sofern nicht anders angegeben: Umgebungstemperatur: 23⁰C,
Versorgungsspannung: 24 VDC, Abtastzeitraum: 500 μs, Mittelwertbildung: 64, Messentfernung: Messbereichsmitte, Prüfobjekt: Weiße Keramik
*1 Definiert mit einer Mittelstärke von 1/e2 (13,5 %) in der Mitte. Möglicherweise liegt ein Lecklicht vor, das von der angegebenen Punktgröße abweicht. Der Sensor kann
beeinträchtigt werden, wenn sich ein stark reflektierendes Objekt in der Nähe des Erfassungsbereichs befindet.
*2 512 Mittelungszeit

Kleine Statur und starke Funktionalität

Eine Vielzahl zentraler Funktionsvorteile für Ihren Einsatz
