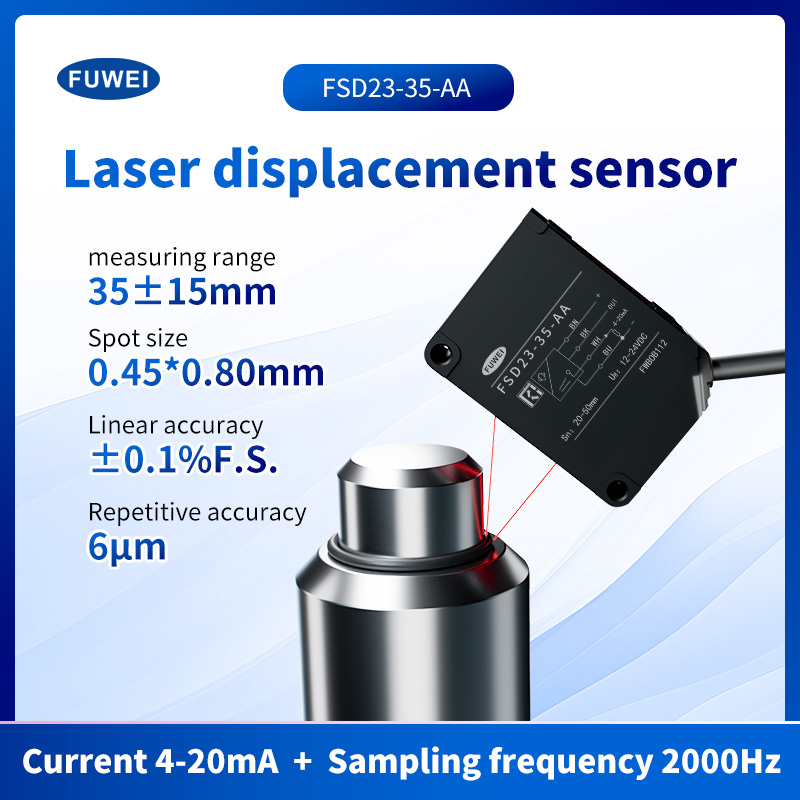

Hochpräziser Laser-Distanzsensor mit digitaler Anzeige
Produkteigenschaften:
Teilenummer: FSD23-35-AA
Messmittenabstand: 35 mm
Messbereich: ±15 mm
Linearität: ±0,1 % F.S.
Wiederholgenauigkeit: 6 μm
Steuerausgang: NPN/PNP max. 100 mA/DC30 V ((Restspannung max. 1,8 V)
Versorgungsspannung: 24 VDC, Abtastzeitraum: 500 μs, Mittelung: 64, Messentfernung: Mitte des Messbereichs, Prüfobjekt: Weiße Keramik
Analoger Spannungsausgang: Ausgang 0–10 V, Ausgangsimpedanz 100 Ω. Analoger Stromausgang: Ausgang 4–20 mA, zulässiger Lastwiderstand unter 300 Ω
Schutzart: IP67
Betriebstemperatur/Luftfeuchtigkeit: -10–50 °C / 35–85 % relative Luftfeuchtigkeit ohne Ausfransen oder Kondensation
Präzise Messmöglichkeiten
Hochpräziser CMoS-Sensor mit einzigartigen Algorithmen. Ultrahohe lineare Genauigkeit für berührungslose, verschleißfreie Messungen.
Paneleinführung:
6,0 um hohe Auflösung
Die einfache Handhabung der hochpräzisen Messung mit einer Auflösung von bis zu 6,0 µm und die digitale LED-Anzeige machen es für den Einsatz an verschiedenen Produktionsstandorten auf der ganzen Welt geeignet
Digitaler Bildschirm
Das Ausmaß der Verschiebung lässt sich leicht überprüfen und gleichzeitig einstellen.
IP67-Schutzkonstruktion
Mit IP67-Schutz kann es auch in Umgebungen mit viel Feuchtigkeit und Staub eingesetzt werden. In das Montageloch ist eine Metallauskleidung eingebaut, die mit einem Drehmoment von 0,8 Nm fest umlaufend befestigt werden kann.
Einfach zu installieren
Die Funktionen des Controllers sind alle in den Sensor integriert, sodass kein separater Controller installiert werden muss, was Platz spart.
NPN/PNP-Polarität wird unterstützt
Durch Umschalten der Taste kann die NPN/PNP-Polarität auf ein Produkt angewendet werden, wodurch die Anzahl der Registrierungen für Service und Wartung reduziert wird.
Analoge Verkabelung:
Anwendungsschaufenster:
Greiferabstandsmessung
Erkennung der Positionierung der Dosiernadel
Überwachung der Bretthöhe
Automatische Brennerhöhenregelung
Warenpräsentation:
Produktabmessungen:

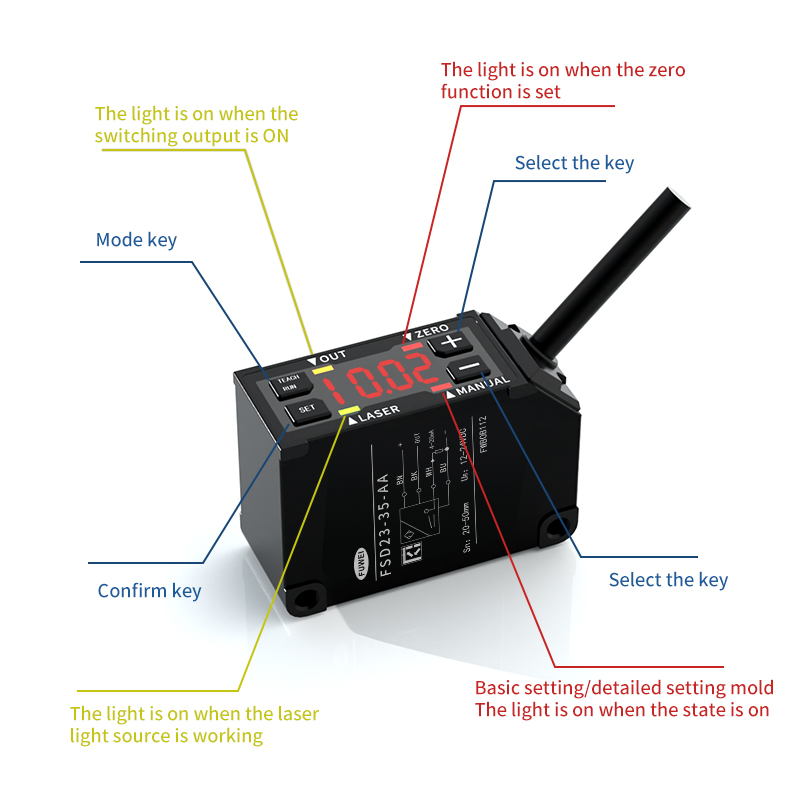

Modi und Grundfunktionen:
So wechseln Sie zwischen den Modi
Drücken Sie einmal die Taste „ZERO/RUN“, um zum Erkennungsmodus zurückzukehren. Wenn sich die Anzeige „MANUAL“ im Grundeinstellungsmodus oder Detaileinstellungsmodus befindet, leuchtet die Anzeigeleuchte.
So legen Sie den Parameterwert fest
Tasten „+“ und „Eins“: Legen Sie die Auswahl der Elemente fest. Anpassung des eingestellten Werts. Taste „ZERO/RUN“: Einmal drücken, um zum Erkennungsmodus zurückzukehren.
Spezifikationen:
Analoger Strom 4-20mA Analoge Spannung 0-10V Laseranzeige: Grün / Null-Reset-Anzeige: Rot Ausgangsanzeige: Orange / Modusanzeige: Rot
Artikelnummer
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
RS-485-Kommunikation
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Kabeltyp-485-Kommunikation
/
/
/
FSD23-150-RS485
Mitte des Messbereichs
15mm
35mm
100mm
150mm
Messbereich
±5mm
±15mm
±50mm
±100mm
Lichtquelle
Mittel. Wellenlänge
Rote Laserdiode (Wellenlänge 650 nm)
Max. Ausgangsleistung
390 μW
1mW
Laserklasse
IEC/JIS
Klasse 1
Klasse 2
FDA
KLASSE I
KLASSE II
Spotgröße*1
0,5*0,7mm
0,45 * 0,80 mm
0,6*0,7mm
0,5*0,55mm
Linearität
±0,1 % v.E.
±0,1 % v.E.
±0,1 % v.E.
±0,5 % v.E.
Wiederholbarkeit*2
1μm
6μm
20μm
60μm
Testphase
500μs / 1000μs / 2000μs / 4000μs / AUTO
Temperaturdrift (typischer Wert)
±0,02 % F.S./⁰C
±0,02 % F.S./⁰C
±0,05 % F.S./⁰C
±0,08 % F.S./⁰C
Indikator
MF-Eingang (Mehrfachfunktion).
Laser AUS, Teachen, Sample & Hold, One Shot, Null-Reset
Steuerausgang
NPN/PNP max. 100 mA/DC30 V ((Restspannung max. 1,8 V)
Derzeitiger Verbrauch
70mA max.
Analoger Strom
Ausgang 4–20 mA, zulässiger Lastwiderstand unter 300 Ω
Analoge Spannung
Ausgang 0-10 V, Ausgangsimpedanz 100 Ω
Schutzschaltung
Verpolungsschutz, Überstromschutz
Schutzkategorie
IP67 inklusive Anschlussteil
Betriebstemperatur/Feuchtigkeit.
-10 bis 50 °C / 35 bis 85 % relative Luftfeuchtigkeit ohne Ausfransen oder Kondensation
Lagertemperatur/Luftfeuchtigkeit.
-20 ~ 60⁰C / 35 ~85 %/rF
Umgebungsbeleuchtungsstärke
Sonnenlicht: 20.000 lx max. / Glühlampe: 3.000 lx max.
Vibrationsfestigkeit
10 ~ 55 Hz, doppelte Amplitude 1,5 mm, X,Y,Z für 2 Stunden
Schockfestigkeit
500 mm/s2 (ca. 50 G) X, Y, Z jeweils 3 Mal
Material
Aluminium
Gewicht
Ca. 60g
Die Spezifikationen basieren auf der Bedingung, sofern nicht anders angegeben: Umgebungstemperatur: 23⁰C,
Versorgungsspannung: 24 VDC, Abtastzeitraum: 500 μs, Mittelwertbildung: 64, Messentfernung: Messbereichsmitte, Prüfobjekt: Weiße Keramik
*1 Definiert mit einer Mittelstärke von 1/e2 (13,5 %) in der Mitte. Möglicherweise liegt ein Lecklicht vor, das von der angegebenen Punktgröße abweicht. Der Sensor kann
beeinträchtigt werden, wenn sich ein stark reflektierendes Objekt in der Nähe des Erfassungsbereichs befindet.
*2 512 Mittelungszeit
