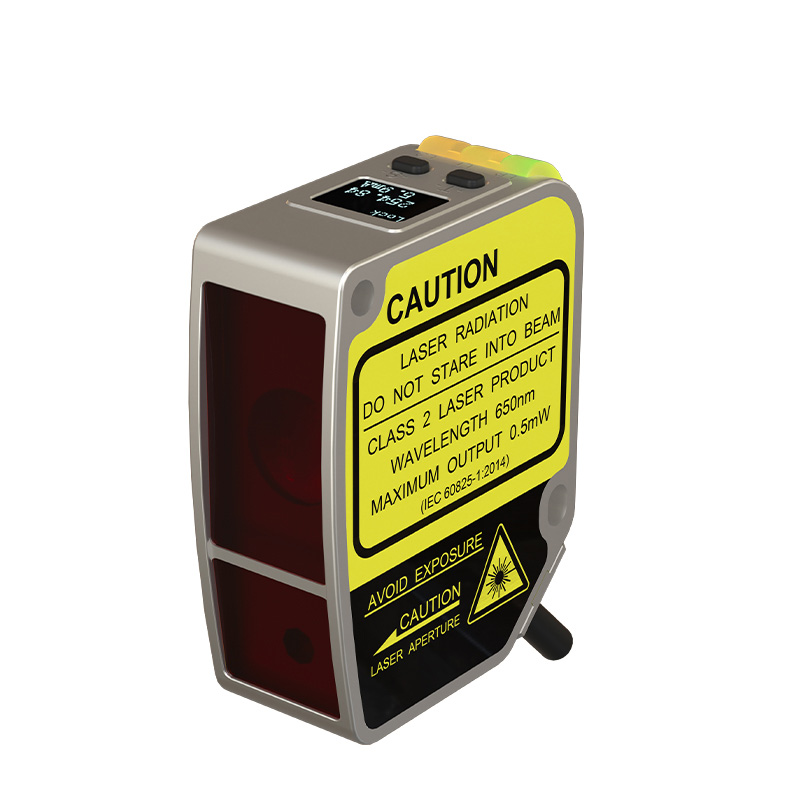

Laserverschiebungsabstandssensor

Model:FSD11-30-AA-M
Laserverschiebungsabstandssensor Messbereich: 25-35 mm Ausgangsmodus: Mit dem Schalten, Strom 4-20 mA Linearitätsgenauigkeit: ± 0,1% F.S. (25-35 mm) Wiederholbarkeit: 5UM Auflösung: 2.5um Punktgröße: φ0,5 mm bei 30 mm Antwortzeit: 2 ms/16ms/40 ms Umgebungslichtwiderstand: Glühlampen ≥ 3.000 Lux Bedienfeld: OLED -Digitaldisplay Temperaturdrift: ± 0,02%F.S./° C.
Anfrage absendenPDF Herunterladen
Produktbeschreibung

Produkteigenschaften der Laserverschiebungsabstandssensor:

Messbereich: 25-35 mm

Ausgangsmodus: Mit dem Schalten, Strom 4-20 mA

Linearitätsgenauigkeit: ± 0,1% F.S. (25-35 mm)

Wiederholbarkeit: 5UM

Auflösung: 2.5um

Punktgröße: φ0,5 mm bei 30 mm

Antwortzeit: 2 ms/16ms/40 ms

Umgebungslichtwiderstand: Glühlampen ≥ 3.000 Lux

Bedienfeld: OLED -Digitaldisplay

Temperaturdrift: ± 0,02%F.S./° C.











Spezifikation


Standard

Typ



 RS-485
 FSD11-30-RS485
 FSD11-50-RS485
 FSD11-85-RS485

4-20 mA
 FSD11-30-AA
 FSD11-50-AA
 FSD11-85-AA

Hoch

Präzisionstyp



 RS-485
 FSD11-30-RS485-M
 FSD11-50-RS485-M
 FSD11-85-RS485-M

4-20 mA
 FSD11-30-AA-M
 FSD11-50-AA-M
 FSD11-85-AA-M

Messen

Mittelstrecke



 30 mm
 50mm85 85 mm
Messbereich
 5mm
 15 mm
 25mm
F.S.
 10 mm
 30 mm
 50 mm
Linearität
 Standardtyp: RS485:+0,3%fs.; 4-20 mA: ± 0,4%fs
High Precision Type: RS485:+0,1%fs; 4-20 mA: ± 0,1%fs
Versorgungsspannung
 RS-485: 10..30 VDC; 4 ... 20 mA: 12 ... 24VDC
Powerconstum
 <700 mw
LADEN
 200 mA
Druckabfall
 <2,5 V
Lichtquelle
 Red Laser (650 nm); Laserlevel: Klasse 2
Spotgröße
 Ф0.5mm@30nm
 Ф0.5mm@50nm
 Ф0.5mm@85nm

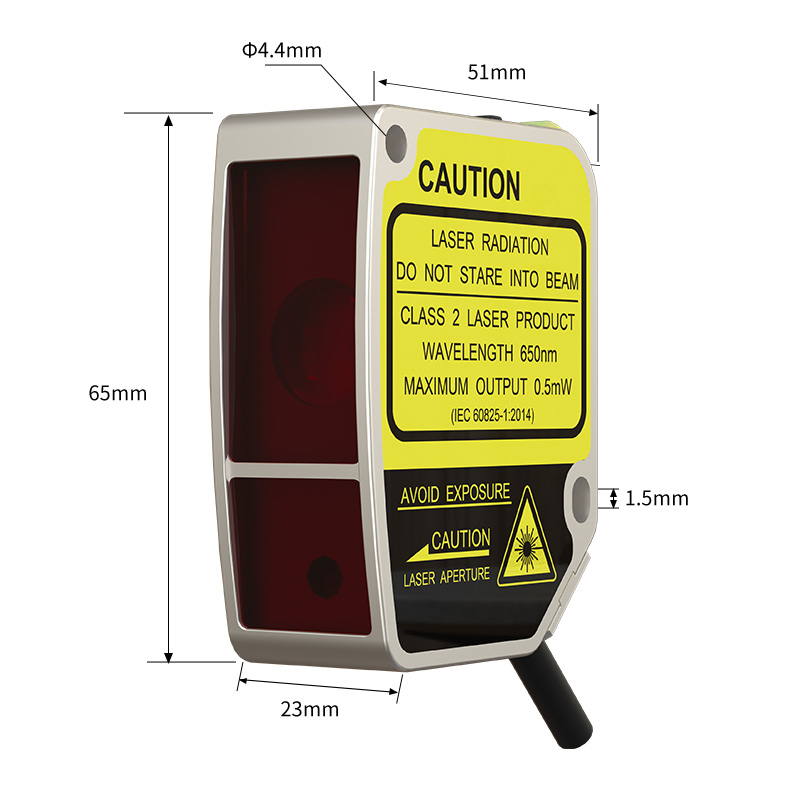

Größe
 65*51*23 mm
Auflösungsverhältnis
 2.5um@30mm
 10um@50mm
 30um@85mm
Wiederholbarkeit
 5um
 20um
 60um
Ausgabe1
 Digitale Menge: RS-485 (unterstützt das Modbus-Protokoll); Analogmenge: 4-20 mA (Lastwiderstand <390 Ω)
Ausgabe2
 Schaltmenge: Push-Pull/NPN/PNP und NO/NC können eingestellt werden
Entfernungseinstellung
 RS-485: Taste/RS-485 Einstellung; 4 ... 20 mA: Schlüsseleinstellungen

Temperatur

Drift

 0,08%F.S./° C.
 0,02%fs./° C.
 0,04%fs./° C.
Ansprechzeit
 2ms/16ms/40 ms können eingestellt werden
Pilotlampe

Leistungsanzeige: grüne LED; Aktionsindikator: Rote LED; Alarmanzeige: Gelbe LED
Bildschirm anzeigen
 OLED -Anzeigebildschirm (Größe: 14*10,7 mm)
Eingebaute Merkmale
 Einstellung von Slave-Adresse und Portrate · Parameterabfrage · Fensterlehrzero-Set · Produkt selbst überprüfen · Ausgabeeinstellung · Einzelpunkt-Lehrverfertigungseinstellung · Analog-Map-Einstellungen

Schutzkreis


 Kurzschlussschutz, Umkehrpolaritätsschutz, Überlastschutz

Nutzungsumgebung

 Arbeitstemperatur: -10 ~+50 ° C: Speicherumgebung: -20 ~+70 ° C.Environmentalhumity: 35% ~ 85% relatis (ohne Kondensation)
Widerstand gegen

Umgebungslicht

 Glühlampe: <3 000LUX
Schutznote
 IP67
Materialqualität
 Shell: Aluminium; Linsenabdeckung: PMAA; Anzeigeplatine: PC
Vibration

Widerstand

 10 ~ 55 Hzdual Amplitude LMM, jeweils 2 Stunden in X-, Y- und Z -Anweisungen

lmpakt

Widerstand

 500 m/s² (ca. 50 g), jeweils dreimal in x, y und z -Anweisungen

Verbindung

Verfahren

 2m 5-Core/4-Core-PVC-Bleidraht (5-Core: RS-485 Ausgang; 4-Core: Analogoutput)

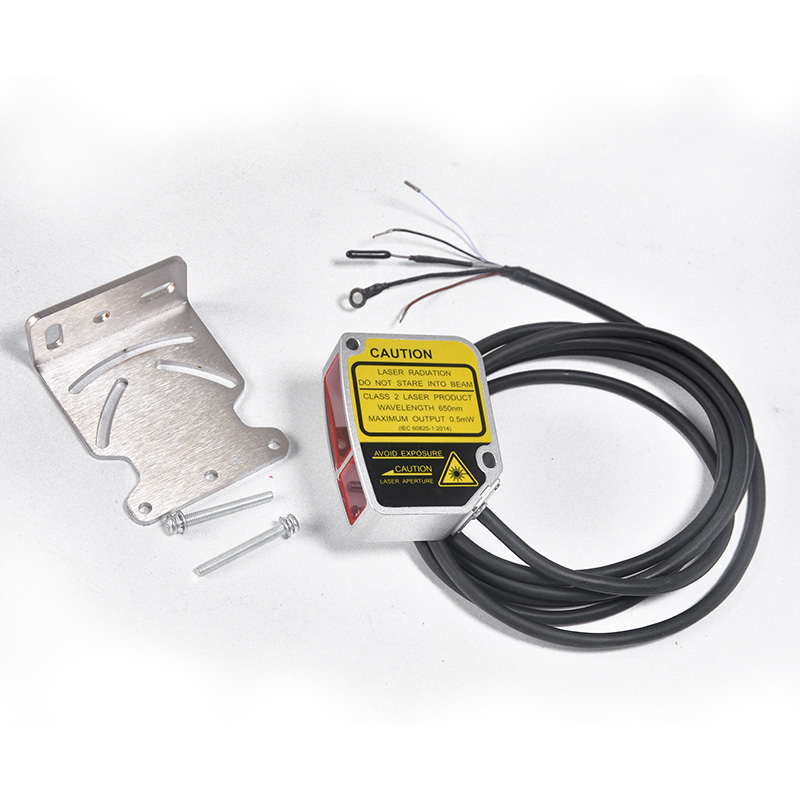

Annektieren
 M4 -Schraube (Länge 35 mm)*2, Mutter*2, Dichtung*2, Installationshalterung, Benutzerhandbuch
