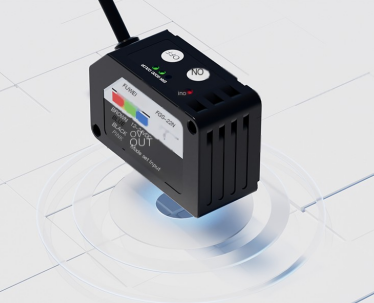

Fuwei FGS-22-Farbsensor der Serie

Ein Farbsensor, der auch als Farbsensor oder Farberkennungssensor bezeichnet wird, ist ein Gerät, das die Farbe eines Objekts mit einer gelehrten Referenzfarbe zum Erkennen von Farbe vergleichen kann.  Sein Arbeitsprinzip besteht hauptsächlich darin, Photodioden zu verwenden, um umgebende Licht zu empfangen und Farben zu identifizieren, indem der Anteil der Primärfarben R (rot), g (grün) und B (blau) berechnet wird.  Wenn die zu erfasste Farbe mit der Referenzfarbe innerhalb eines bestimmten Fehlerbereichs übereinstimmt, gibt der Farbsensor das Erkennungsergebnis aus.  Der Standardsensor der Fuwei FGS-22-Serie hat die beste automatische Auswahlfunktion für LED und kann verschiedene Standard-Erkennungsanforderungen entsprechen.

Farbsensoren werden hauptsächlich in verschiedenen Branchen wie Verpackung, Kosmetik, Keramik und Lebensmitteln verwendet.

Produktfunktionen:

Der Erkennungsabstand beträgt das dreifache der ähnlichen Farbcodesensoren

Die Erkennungsrückgabedifferenz ist einstellbar.  Kann den Einfluss des Schüttelns des getesteten Objekts beseitigen

Der eindeutige Dual-Mode-Modus hat sowohl Farb- als auch Lichtintensitätserkennungsfunktionen, was die Erkennung sicherer und zuverlässiger macht.

Kleines Volumen

Zwei -Punkte -Einstellungsmethode

Installationsanweisungen

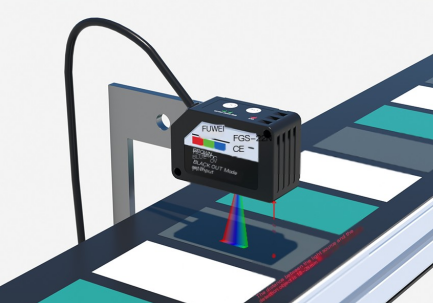

Bitte achten Sie auf die Installationsrichtung des Sensors, wenn Sie die Bewegungsrichtung des Objekts erkennen.  Das Anziehensdrehmoment sollte unter 0,8 n · m liegen.

Anweisungen

Vor der Einrichtung des Unterrichts müssen die Einstellung des Logo -Modus oder des Farbmodus bestätigt werden.

Das Green Indicator -Licht "Farbe" für den Farbmodus ist immer eingeschaltet und für den Farbmodus ausgeschaltet.

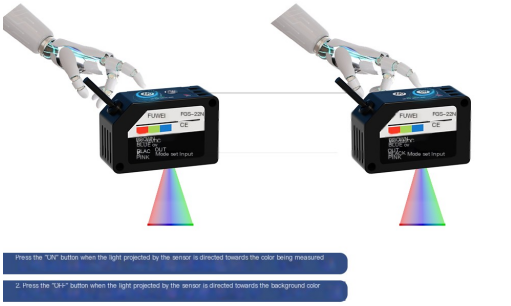

1. Das vom Sensor projizierte Licht ist auf das getestete Objekt gerichtet. Drücken Sie die Taste "Ein" und die "gute" grüne Anzeigelichtblitze.

2. Drücken Sie die Taste "Aus", wenn das vom Sensor projizierte Licht auf den Hintergrund gerichtet ist.

3. erfolgreich eingestellt ": Gute" grüne Indikatorlicht ist immer eingeschaltet, was darauf hinweist, dass das Messgerät die Erkennung normal beginnen kann.

Einstellung fehlgeschlagen ": err" Die rote Anzeigelicht blinkt dreimal und kehrt zum vorherigen Einstellstatus zurück. Befolgen Sie zu diesem Zeitpunkt die Schritte 1 und 2, um zurückzusetzen.

4. Um von NO (normalerweise geöffnet) auf den NC -Ausgangsmodus zu wechseln, muss die Reihenfolge der Einstellungsschritte 1 und 2 geändert werden.
